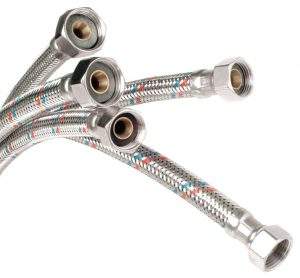

LIGAÇÕES FLEXÍVEIS
EM MALHA DE AÇO INOX - DN8 | DN13

Características e Especificações Técnicas

  1. Terminais em latão niquelado
  2. Vedante em borracha EPDM
  3. Ponteiras em latão
  4. Casquilhos em aço INOX AISI 304
  5. Tubo interior em borracha EPDM
  6. Malha de fio aço inox AISI 304
uso
alimentar
Raio de Curvatura
Mínimo
Pressão
máxima
temperatura
máxima
Caudal Nominal
a 3 bar
DN
8
26 mm10 bar90º c32 l/min
13
43 mm10 bar90º c86 l/min
  • FABRICADO E ENSAIADO SEGUNDO NORMA UNE 53626
  • RELATÓRIO DE ENSAIO PARA DN8 PLA-0139/19-1
  • RELATÓRIO DE ENSAIO PARA DN13 20154001101/20

dn8 - fêmea | fêmea OU macho | fêmea

Terminais

Comprimento

PORCA

1/2″

3/8″

MACHO

1/2″

3/8″

MONOBLOCO

M 10×1

M 10×1 (30mm)

M 10×1 (50mm)

M 10×1 (70mm)

BICONE

     – 10 cm            – 60 cm

     – 15 cm            – 70 cm

     – 20 cm            – 80 cm

     – 25 cm            – 90 cm

     – 30 cm            – 100 cm

     – 35 cm            – 125 cm

     – 40 cm            – 150 cm

     – 45 cm            – 175 cm

     – 50 cm            – 200 cm

dn13 - fêmea | fêmea OU macho | fêmea

Terminais

Comprimento

PORCA

1/2″

3/4″

MACHO

1/2″

3/4″

CURVA

– 15 cm            – 70 cm

– 20 cm            – 80 cm

– 25 cm            – 90 cm

– 30 cm            – 100 cm

– 35 cm            – 125 cm

– 40 cm            – 150 cm

– 45 cm            – 175 cm

– 50 cm            – 200 cm

– 60 cm

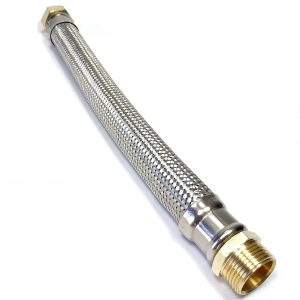

LIGAÇÕES FLEXÍVEIS
EM MALHA DE AÇO INOX - DN20 | DN25

LIGAÇÕES PARA BATERIAS DE CONTADOR, BOMBAS DE ÁGUA E CLIMAIZAÇÃO

Características e Especificações Técnicas

  1. Terminais em latão niquelado
  2. Vedante em borracha EPDM
  3. Ponteiras em latão
  4. Casquilhos em aço INOX AISI 304
  5. Tubo interior em borracha EPDM
  6. Malha de fio aço inox AISI 304
uso
alimentar
Raio de Curvatura
Mínimo
Pressão
máxima
temperatura
máxima
Caudal Nominal
a 3 bar
DN
20
85 mm10 bar90º c220 l/min
25
120 mm10 bar90º c250 l/min

dn20 | DN25 - fêmea | fêmea OU macho | fêmea

Terminais

Comprimento

porca cont

PORCA

    DN20 – 3/4″

DN25 – 1″

macho cont

MACHO

    DN20 – 3/4″

DN25 – 1″

– 20 cm            – 70 cm

– 30 cm            – 80 cm

– 40 cm            – 100 cm

– 50 cm            – 120 cm

– 60 cm

LIGAÇÕES FLEXÍVEIS
EM MALHA DE AÇO INOX - DN8 | DN13

Características e Especificações Técnicas

  1. Terminais em latão niquelado
  2. Vedante em borracha EPDM
  3. Ponteiras em latão
  4. Casquilhos em aço INOX AISI 304
  5. Tubo interior em borracha EPDM
  6. Malha de fio aço inox AISI 304
uso
alimentar
Raio de Curvatura
Mínimo
Pressão
máxima
temperatura
máxima
Caudal Nominal
a 3 bar
DN
8
26 mm10 bar90º c32 l/min
13
43 mm10 bar90º c86 l/min
  • FABRICADO E ENSAIADO SEGUNDO NORMA UNE 53626
  • RELATÓRIO DE ENSAIO PARA DN8 PLA-0139/19-1
  • RELATÓRIO DE ENSAIO PARA DN13 20154001101/20

dn8 - fêmea | fêmea OU macho | fêmea

Terminais

PORCA

1/2″

3/8″

MACHO

1/2″

3/8″

MONOBLOCO

M 10×1

M 10×1 (30mm)

M 10×1 (50mm)

M 10×1 (70mm)

BICONE

Comprimento

– 10 cm       – 60 cm

– 15 cm       – 70 cm

– 20 cm       – 80 cm

– 25 cm       – 90 cm

– 30 cm       – 100 cm

– 35 cm       – 125 cm

– 40 cm       – 150 cm

– 45 cm       – 175 cm

– 50 cm       – 200 cm

dn13 - fêmea | fêmea OU macho | fêmea

Terminais

PORCA

1/2″

3/4″

MACHO

1/2″

3/4″

CURVA

Comprimento

– 15 cm       – 70 cm

– 20 cm       – 80 cm

– 25 cm       – 90 cm

– 30 cm       – 100 cm

– 35 cm       – 125 cm

– 40 cm       – 150 cm

– 45 cm       – 175 cm

– 50 cm       – 200 cm

– 60 cm

LIGAÇÕES FLEXÍVEIS
EM MALHA DE AÇO INOX - DN20 | DN25

LIGAÇÕES PARA BATERIAS DE CONTADOR, BOMBAS DE ÁGUA E CLIMAIZAÇÃO

Características e Especificações Técnicas

  1. Terminais em latão niquelado
  2. Vedante em borracha EPDM
  3. Ponteiras em latão
  4. Casquilhos em aço INOX AISI 304
  5. Tubo interior em borracha EPDM
  6. Malha de fio aço inox AISI 304
uso
alimentar
Raio de Curvatura
Mínimo
Pressão
máxima
temperatura
máxima
Caudal Nominal
a 3 bar
DN
20
85 mm10 bar90º c220 l/min
25
120 mm10 bar90º c250 l/min

dn20 | DN25 - fêmea | fêmea OU macho | fêmea

Terminais

PORCA

porca cont

    DN20 – 3/4″

DN25 – 1″

MACHO

macho cont

    DN20 – 3/4″

DN25 – 1″

Comprimento

– 20 cm       – 70 cm

– 30 cm       – 80 cm

– 40 cm       – 100 cm

– 50 cm       – 120 cm

– 60 cm
