TUBO FLEXÍVEL CORRUGADO P/DISTRIBUIÇÃO DE ÁGUA
SISTEMA DE INSTALAÇÃO RÁPIDA E FLEXÍVEL PARA SISTEMAS DE ÁGUA,
LIGAÇÃO DE ACUMULADORES, CALDEIRAS E CILINDROS; SISTEMAS SOLARES.
| uso alimentar | Pressão máxima | temperatura máxima |
|---|---|---|
 |  |  |
 | 10 bar | 150º c |
TUBO CORRUGADO PARA ÁGUA
MATÉRIA PRIMA
Aço Inoxidável AISI 304
DIMENSÕES
• 3/8″ – DN8
• 1/2″ – DN12
• 3/4″ – DN16
• 1″ – DN20
PAREDE DO TUBO ESPESSURA
• 26 mm
• 30 mm
• 30 mm
• 30 mm
RAIO DE CURVATURA MÍNIMO
• 24 mm
• 34 mm
• 40 mm
• 50 mm

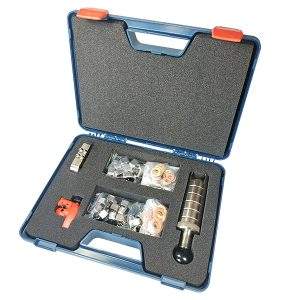

KIT (MALA COMPLETA)
ACESSÓRIOS
• 10 Porcas 3/8″ Niqueladas;
• 10 Porcas 1/2″ Niqueladas;
• 10 Porcas 3/4″ Niqueladas;
• 10 Porcas 1″ Niqueladas;
• 10 Juntas de Fibra para vedação (3/8″;1/2″;3/4″ e 1″;
• 1 Dispositivo corta Tubo;
• 1 Preparador para fazer abas no Tubo (Pistão);
• 1 Ferramenta (Matriz) de 1/2″ – 3/4″;
• 1 Ferramenta (Matriz) 3/8″ – 1″

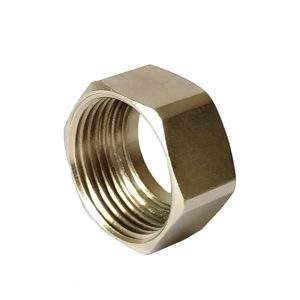

PORCA PARA TUBO CORRUGADO
MATÉRIA PRIMA
Barra de Latão (CuZn39 Pb3)
ACABAMENTO
– Niquelado
DIMENSÕES
• Porca para Tubo 3/8″ • Porca para Tubo 3/4″
• Porca para Tubo 1/2″ • Porca 3/4″ para Tubo 1/2″
• Porca 1/2″ para Tubo 3/8″ • Porca para Tubo 1″

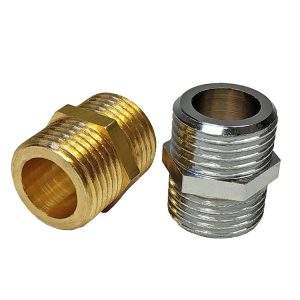

casquilho duplo com batente para junta plana
MATÉRIA PRIMA
Barra de Latão (CuZn39 Pb3)
ACABAMENTO
– Natural
– Cromado
DIMENSÕES
• 10 – 3/8″ x 3/8″
• 10 – 1/2″ x 1/2″
• 10 – 3/4″ x 3/4″
Anilha
MATÉRIA PRIMA
Fibra
ACABAMENTO
– Natural
– Cromado
DIMENSÕES
• 3/8″ • 3/4″
• 1/2″ • 1″
matriz para tubo corrugado
DIMENSÕES
• Matriz 1/2″ – 3/4″
• Matriz 3/8″ – 1″
instruções de montagem
• Medir o comprimento desejado, cortar o tubo utilizando o corta tubos;
• Inserir a fêmea;
• Colocar a ferramenta para efectuar o batente. Deve-se repetir este processo 2 vezes, usando o primeiro anel do tubo, e depois o segundo, por forma a ficarmos com 2 anéis pensados;
• Inserir a fêmea;Prensar os anéis do tubo com o pistão;
